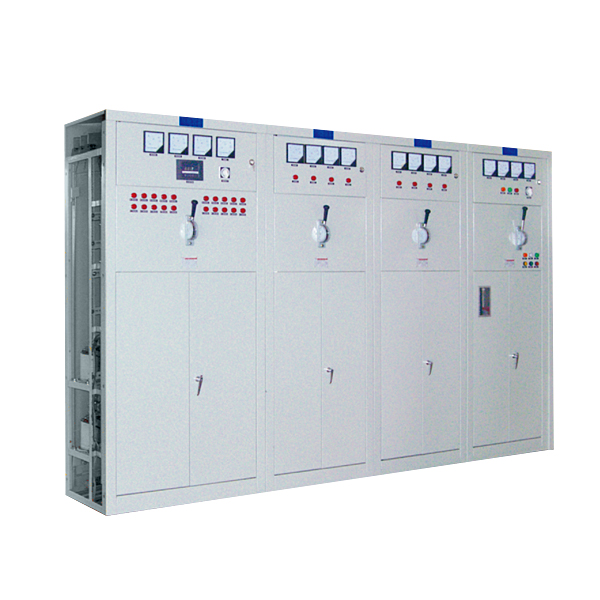

PGL1、2型交流低壓配電屏適用于發電廠、變電站、廠礦企業的交流50Hz，額定工作電壓不超過交流380V低壓配電系統中作為動力、配電、照明之用。本產品技術性能符合GB7251和GB4720標準。

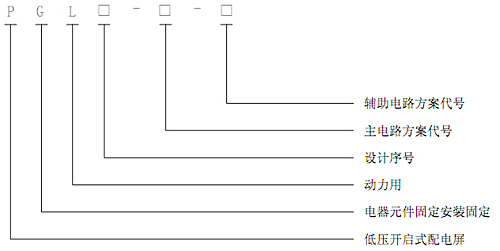

型號含義
● 周圍空氣溫度不高于+40度，不低于-5度，24小時內的平均溫度不得高于+35度。
● 空氣清潔，相對濕度在最高溫度為40度時不超過50%，在溫度較低時，允許有較高相對濕度。例如：+20度時為90%
● 海拔高度不超過2000m
● 安裝傾斜度不超過5度
● 無劇烈震動和沖擊的地方及不足以腐蝕電器元件的場所。
設計特點
PGL1、2型交流低壓配電屏具有結構合理，電路配置安全，防護性能好，分斷能力高，動熱穩定性好，運行安全可靠等優點，是新一代低壓開關設備，電網改造首選產品。
● 該產品每一個主電路方案對應一個或數個輔助電路方案。使用戶在選取主電路方案后，可很方便地從對應的輔助電路方案中選取合適的電氣原理圖，從而減輕了用戶的設計工作量，提高了工作效率。
● 取消了多回路小電動機控制方案，使主電路方案更加簡潔合理。有關多回路小電動機的控制方案，建議選取動力箱系列產品。
● 本產品屏寬尺寸分400、600、800、1000mm四種，每一屏可作為一獨立單元，也能以屏為單元組合成各種不同方案，以便用戶選用。● 額定絕緣電壓為500V。
● 主電路額定工作電壓為交流380V。
● 輔助電路的額定工作電壓為交流220V，380V，直流110V，220V。
● PGL1型：額定分斷能力為15KA（有效值）；PGL2型，額定分斷能力為30KA（有效值）。
