返回中心首頁 > 產品中心 > 電力變壓器

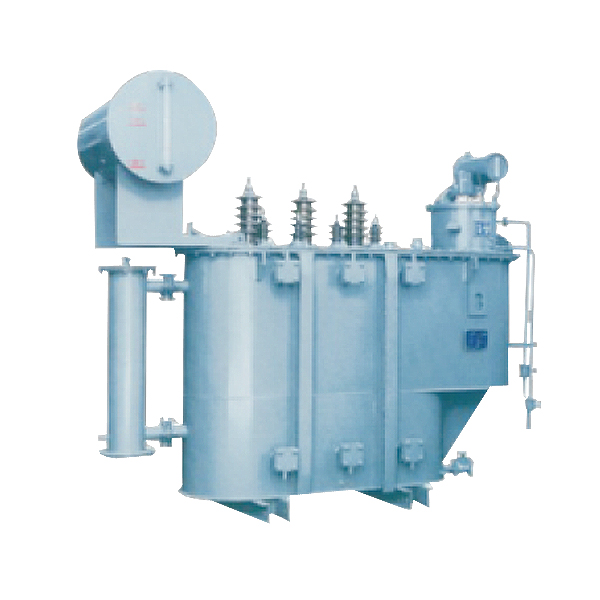

電力變壓器SZ9型35kV雙繞組有載調壓油浸式電力變壓器
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標

適用于交流50Hz、額定工作電壓35kV的電力系統中，作為35kV型變電站變電設備

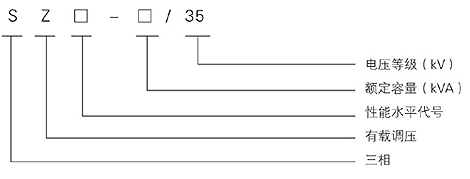

型號含義


鐵心

鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。

變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。
● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃
額定容量 安裝尺寸（mm）
kVA L W H C1 C2
800 2740 970 2120 820 820
1000 3000 990 2170 820 820
1250 3070 1020 2190 820 820
1600 3150 1060 2250 820 820
2000 2700 1100 2300 1070 1070
2500 3120 2300 2365 1070 1070
3150 3220 2350 2410 1070 1070
4000 3300 2560 2490 1070 1070
5000 3350 2750 2550 1070 1070
6300 3580 2800 3080 1475 1475
8000 3790 2610 3210 1475 1475
10000 3870 3220 3400 1475 1475
12500 3990 3260 3540 1475 1475
16000 4370 3480 3680 1475 1475
20000 4850 3050 3970 1475 1475
25000 5470 4000 4010 1475 1475
31500 5900 4450 4100 1475 1475

SZ9-800~31500/35變壓器

額定容量 電壓組合 聯結組 損耗（KW） 空載電流 短路阻抗 重量kg
kVA 高壓kV 高壓分接范圍 低壓kV 標號 空載 負載 % % 油重 總重
800 35
38.5 		±3×2.5%
±4×2.5% 		3.15
6.3
10.5
10.0
11.0 		Yd11 1.35 10.40 1.3 6.5 1010 3360
1000 1.60 12.80 1.2 1080 3800
1250 1.90 15.50 1.1 1170 4250
1600 2.30 18.50 1.1 1400 5010
2000 2.88 20.25 0.8 1590 5820
2500 3.40 21.73 0.8 1700 6350
3150 4.04 36.01 0.75 7 1950 7950
4000 4.84 30.69 0.75 2165 9065
5000 5.80 36.00 0.68 2250 9810
6300 7.04 38.70 0.68 7.5 2610 12010
8000 YNd11 9.84 42.75 0.6 2890 14790
10000 11.60 50.58 0.6 3830 18750
12500 13.68 59.85 0.56 8 4270 23530
16000 16.46 74.02 0.54 6200 25600
20000 19.46 87.14 0.54 7500 32670
25000 23.70 107.00 0.5 7800 42020
31500 27.50 126.00 0.4 8960 44330

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
