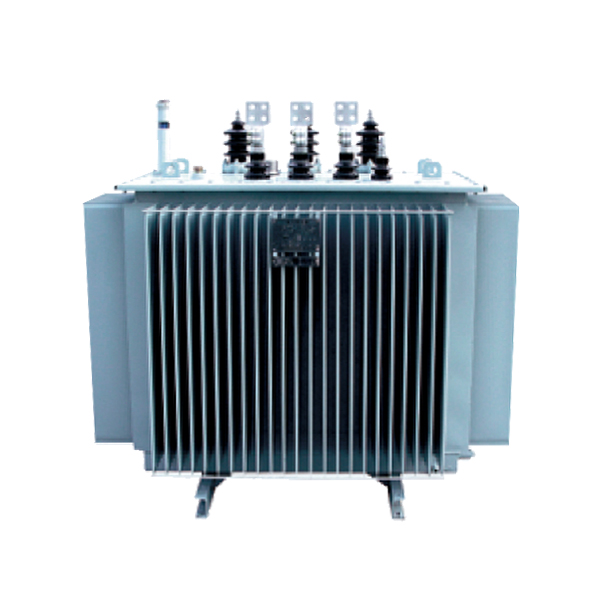

配電變壓器S9-M型6-10kV雙繞組無勵磁調壓全密封油浸式配電變壓器
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標
適用于交流50Hz，額定工作電壓10kV及以下的電力系統中作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。

型號含義


鐵心

鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。

變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。
● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃

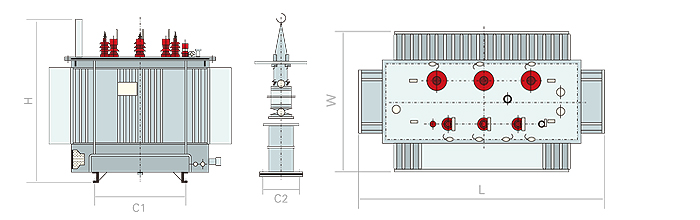

額定容量 安裝尺寸（mm）
kVA L W H C1 C2
30 750 643 974 400 400
50 795 693 1013 400 400
63 800 665 1050 400 400
80 840 680 1075 400 400
100 775 690 1100 550 550
125 1260 900 1045 550 550
160 1090 720 1140 550 550
200 1180 780 1155 550 550
250 1175 750 1180 550 550
315 1315 890 1240 660 660
400 1330 910 1280 660 660
500 1390 930 1340 660 660
630 1545 1030 1410 820 820
800 1570 1020 1535 820 820
1000 1800 1250 1430 820 820
1250 1910 1130 1650 820 820
1600 2010 1220 1740 820 820
2000 2120 1280 1780 820 820

S9-M-30-2000/10變壓器
額定容量 電壓組合 聯結組 損耗（KW） 空載電流 短路阻抗 重量kg
kVA 高壓kV 高壓分接范圍 低壓kV 標號 空載 負載 % % 油重 總重
30 6
6.3
6.6
10
10.5
11 		±5%
 0.4 Dyn11
Yyn11
Yyn0 		0.1 0.63/0.60 2.3 4.0 75 295
50 0.13 0.91/0.87 2.0 88 395
63 0.15 1.09/1.04 1.9 95 420
80 0.18 1.31/1.25 1.9 103 480
100 0.20 1.58/1.50 1.8 115 540
125 0.24 1.89/1.80 1.7 130 645
160 0.28 2.31/2.20 1.6 145 740
200 0.34 2.73/2.60 1.5 175 885
250 0.40 3.20/3.05 1.4 195 1010
315 0.48 3.83/3.65 1.4 230 1205
400 0.57 4.52/4.30 1.3 255 1375
500 0.68 5.41/5.15 1.2 285 1620
630 Dyn11
Yyn0 		0.81 6.20 1.1 4.5 350 1960
800 0.98 7.50 1.0 405 2310
1000 1.15 10.30 1.0 490 2690
1250 1.36 12.00 0.9 550 3315
1600 1.64 14.50 0.8 625 3785
注：表中斜線上方的負載損耗值適用于Dyn11或Yzn11聯想結組，斜線下方的負載損耗值適用于Yyn0聯結組。

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
